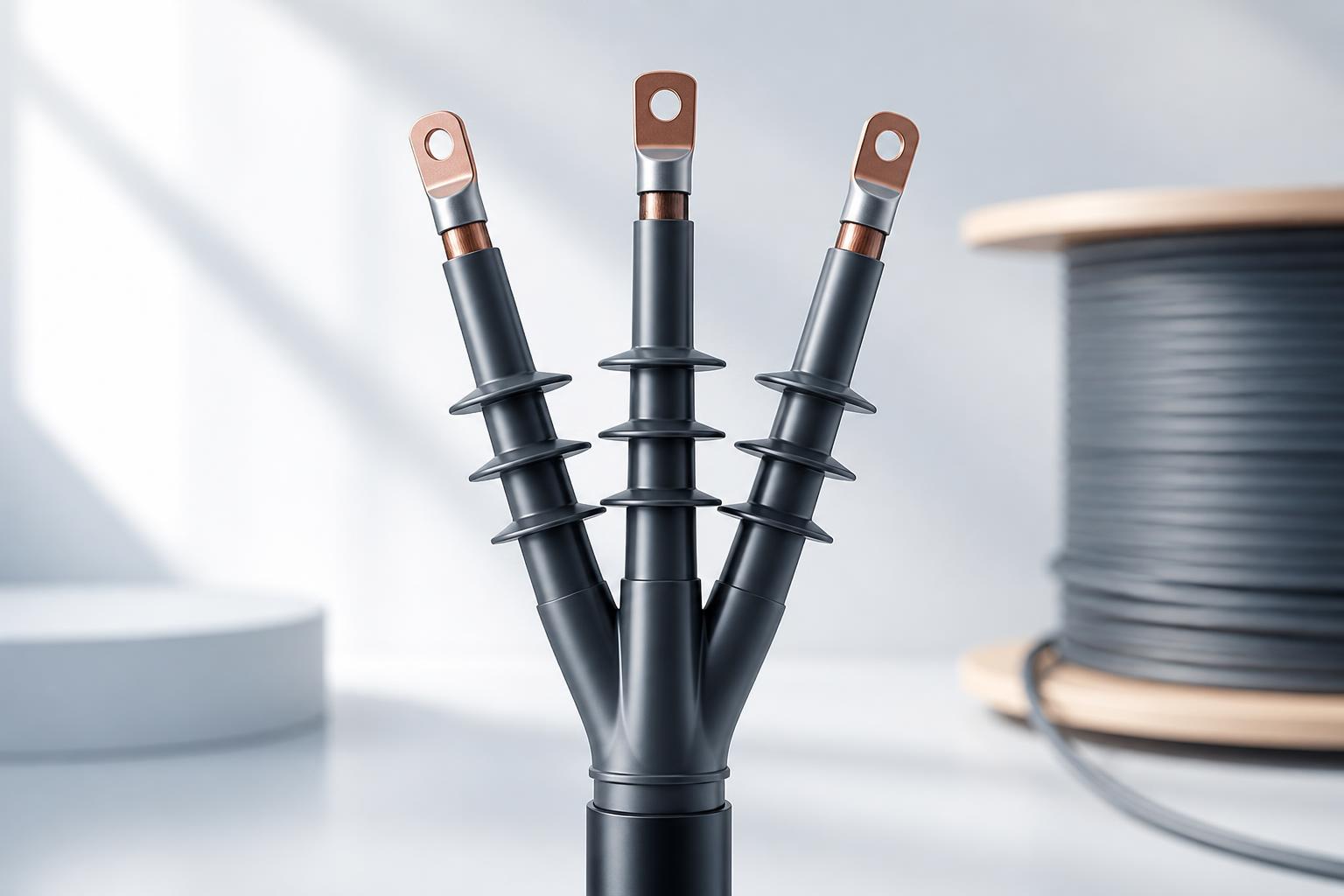

Как выбрать концевую муфту без ошибок
Концевая муфта — не расходник, который берут «примерно подходящий». Она завершает кабельную линию, изолирует жилы, защищает место разделки от влаги, пыли, ультрафиолета и пробоя. Ошибка в выборе часто проявляется не сразу: линия может отработать месяц или сезон, а затем проблема всплывёт после нагрева, сырости или скачка нагрузки. Поэтому смотреть нужно не только на цену и типоразмер, а на реальные условия работы кабеля.
Если нужен понятный ориентир по исполнению и совместимости комплектов, удобно сравнить решения на https://raychem.su/: так проще увидеть, чем отличаются муфты по напряжению, материалам и условиям монтажа.
С чего начинают подбор
Первый вопрос — для какого кабеля выбирается муфта. Нужны его марка, количество жил, материал жилы, сечение, тип изоляции и класс напряжения. Муфта для силового кабеля 1 кВ и комплект для линии среднего напряжения устроены по-разному, и взаимозаменяемости здесь нет. Если кабель бронированный, потребуется решение с корректной разделкой и восстановлением защитных слоёв. Если без брони — набор будет проще.
Дальше смотрят на место установки. Внутренняя концевая муфта работает в щите, помещении, сухом кабельном отсеке. Наружная должна переносить осадки, перепады температуры, солнечный свет и загрязнение поверхности. Для улицы обычно выбирают конструкцию с повышенной стойкостью к трекингу и атмосферным воздействиям, иначе изоляция стареет заметно быстрее.
Какие параметры нельзя пропускать
- Номинальное напряжение. Муфта подбирается строго под класс линии.
- Сечение и число жил. Комплект должен соответствовать геометрии кабеля, иначе разделка получится ненадёжной.
- Материал жил. Для меди и алюминия могут потребоваться разные наконечники и особенности монтажа.
- Наличие брони и экранов. Их нужно правильно заземлить и восстановить.
- Среда эксплуатации. Улица, помещение, влажная зона, химически активная среда, сильное УФ-воздействие.
- Способ монтажа. Термоусаживаемая, холодной усадки или иного типа — выбор зависит от опыта монтажника и условий на объекте.
Термоусадка, холодная усадка и практическая разница
Чаще всего выбирают между термоусаживаемыми и муфтами холодной усадки. Термоусадка хороша там, где важны широкий выбор комплектов, понятная технология и плотная посадка материалов после прогрева. Но нужен аккуратный монтаж с контролем нагрева: перегрели — повредили слой, недогрели — не получили герметичность. Для монтажника с опытом это рабочая и надёжная схема.
Холодная усадка удобна в стеснённых местах и там, где нежелателен открытый нагрев. Она быстрее в установке, меньше зависит от качества прогрева, но критична к правильной подготовке поверхности и чистоте разделки. Выбор между этими типами делают не «по привычке», а по условиям монтажа и квалификации бригады.
Когда имеет смысл смотреть на Raychem
Если нужна концевая муфта Raychem, обычно её выбирают не из-за названия, а из-за предсказуемости комплектации и понятной инженерной логики изделий. У таких решений ценят стабильное качество полимеров, продуманную систему герметизации и наличие линеек под разные задачи — от низкого до среднего напряжения. Но бренд не отменяет базового правила: даже хороший комплект бесполезен, если он не совпадает с параметрами кабеля.
Что проверить перед покупкой
Полезнее всего не читать длинное описание, а пройтись по короткому чек-листу. Совпадает ли класс напряжения? Подходит ли диапазон сечений? Есть ли в комплекте всё для оконцевания именно вашего кабеля: трубки, манжеты, заземляющие элементы, герметики, наконечники или рекомендации по их подбору? Уточните также, требуется ли специальный инструмент и допустим ли монтаж в текущую погоду, если работы ведутся на улице.
Отдельный момент — происхождение продукции. У концевых муфт слишком высокая цена ошибки, чтобы брать безымянный комплект с неясной маркировкой. Нормальный поставщик даёт технические данные, понятную номенклатуру и инструкцию по монтажу, а не только общее обещание «подходит для всех кабелей».
Как не переплатить и не получить слабое место в линии
Самая частая ошибка — покупать муфту с запасом «на всякий случай» или, наоборот, пытаться уложиться в минимальный бюджет. Избыточно сложный комплект не делает линию лучше, если его возможности не нужны на объекте. Слишком дешёвое решение обычно экономит на материалах, толщине изоляции или удобстве монтажа, а это прямой путь к переделке.
Надёжный выбор выглядит так: сначала определяют точные параметры кабеля и среду эксплуатации, затем подбирают тип муфты и только после этого сравнивают бренды и цену. Если продавец начинает разговор не с марки кабеля и напряжения, а с «самой ходовой позиции», лучше поискать другого поставщика. У хорошей концевой муфты нет универсальности, зато есть точное соответствие задаче.
